Băng cản nước là gì? Cách chọn và thi công PVC Waterstop

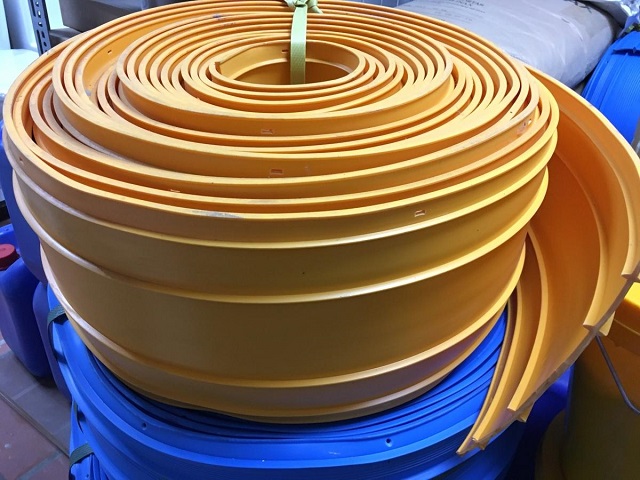

Băng cản nước là gì?
Băng cản nước, còn gọi là PVC Waterstop hoặc waterbar, là dải vật liệu chống thấm có khả năng đàn hồi, thường được sản xuất từ nhựa PVC hoặc cao su tổng hợp. Sản phẩm được chôn một phần hoặc toàn bộ trong bê tông tại các vị trí dễ thấm nước như mạch ngừng thi công, khe co giãn, khe nối giữa sàn và tường, đáy bể, tường tầng hầm hoặc các kết cấu bê tông chịu áp lực nước.
Về nguyên lý, băng cản nước tạo ra một hàng rào chống thấm nằm bên trong kết cấu bê tông. Khi nước có xu hướng đi theo đường mạch ngừng hoặc khe nối, các gân neo và hình dạng đặc biệt của băng cản nước sẽ làm tăng chiều dài đường thấm, giảm áp lực nước và ngăn nước xuyên qua kết cấu.
Tác dụng của băng cản nước trong chống thấm
Trong thi công bê tông, mạch ngừng và khe co giãn là các vị trí dễ phát sinh thấm nước nếu không được xử lý đúng kỹ thuật. Băng cản nước được sử dụng để:
- Ngăn nước thấm qua mạch ngừng bê tông.
- Bịt kín khe co giãn, khe nối giữa hai khối bê tông.
- Hạn chế rò rỉ tại tầng hầm, bể nước, hồ bơi, hầm kỹ thuật, cống hộp và tường chắn.
- Tăng khả năng chống thấm cho công trình chịu áp lực nước thường xuyên.
- Giảm rủi ro nứt, rỗng, thấm ngược tại vị trí tiếp giáp bê tông.
- Giúp nhà thầu kiểm soát chất lượng chống thấm ngay từ giai đoạn kết cấu.
- Tiết kiệm chi phí sửa chữa thấm sau khi công trình đưa vào sử dụng.
So với việc chỉ xử lý chống thấm bề mặt sau khi bê tông hoàn thiện, lắp đặt băng cản nước ngay trong quá trình đổ bê tông giúp bảo vệ công trình từ bên trong, đặc biệt hiệu quả với các hạng mục ngầm và hạng mục chứa nước.
Phân loại băng cản nước phổ biến hiện nay
Trên thị trường có nhiều loại băng cản nước khác nhau. Cách phân loại thông dụng nhất là theo hình dạng và vị trí sử dụng.
1. Băng cản nước chữ V
Băng cản nước chữ V thường dùng cho mạch ngừng thi công bê tông. Loại này có các gân neo hai bên giúp bám chắc vào bê tông. Các mã phổ biến gồm V150, V200, V250, V300, V320.

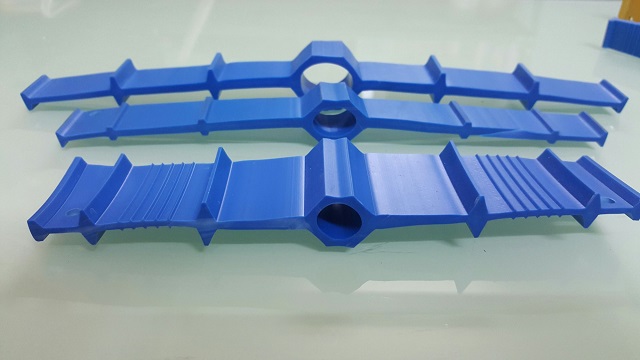

2. Băng cản nước chữ O
Băng cản nước chữ O có lỗ rỗng hoặc khoang tròn ở giữa, thường dùng cho khe co giãn bê tông. Cấu tạo này giúp băng có khả năng biến dạng linh hoạt hơn khi kết cấu giãn nở hoặc co ngót. Các mã phổ biến gồm O150, O200, O250, O300, O320.
3. Băng cản nước dạng I, KC, KW
Các dạng I, KC, KW thường được sử dụng theo yêu cầu thiết kế riêng của từng công trình. Những loại này có cấu tạo hình học khác nhau nhằm phù hợp với vị trí lắp đặt, áp lực nước, chiều dày bê tông và yêu cầu kỹ thuật của hồ sơ thiết kế.
4. Băng cản nước PVC, cao su và bentonite
Ngoài phân loại theo hình dạng, băng cản nước còn được phân loại theo vật liệu. Phổ biến nhất là PVC Waterstop, ngoài ra còn có băng cản nước cao su và thanh trương nở bentonite.
| Loại băng cản nước | Vị trí sử dụng phù hợp | Ưu điểm | Lưu ý khi chọn |
|---|---|---|---|
| PVC Waterstop chữ V | Mạch ngừng bê tông | Dễ thi công, dễ hàn nối, giá phổ biến | Không dùng thay cho khe co giãn lớn |
| PVC Waterstop chữ O | Khe co giãn, khe chuyển vị | Cho phép biến dạng tốt hơn loại V | Cần đặt đúng tim khe co giãn |
| Băng cản nước cao su | Công trình yêu cầu đàn hồi cao | Độ bền và khả năng đàn hồi tốt | Chi phí thường cao hơn PVC |
| Thanh trương nở bentonite | Mạch ngừng, cổ ống, chi tiết khó lắp Waterstop | Thi công gọn, trương nở khi gặp nước | Không phù hợp mọi vị trí có áp lực nước lớn |
Cách chọn băng cản nước theo từng hạng mục công trình
Chọn sai loại băng cản nước là nguyên nhân phổ biến khiến công trình vẫn bị thấm dù đã lắp vật tư chống thấm. Khi chọn sản phẩm, cần căn cứ vào vị trí sử dụng, chiều dày bê tông, áp lực nước, loại khe và yêu cầu thiết kế.
| Hạng mục | Loại nên dùng | Gợi ý quy cách | Lưu ý kỹ thuật |
|---|---|---|---|
| Tường tầng hầm | Băng cản nước chữ V hoặc chữ O tùy vị trí | V200, V250, O200, O250 | Dùng chữ V cho mạch ngừng, chữ O cho khe co giãn |
| Bể nước, bể PCCC | PVC Waterstop chữ V | V200, V250, V300 | Cần hàn kín mối nối, tránh rỗ bê tông quanh băng |
| Hồ bơi | Chữ V hoặc chữ O | V200, V250, O200 | Kiểm tra kỹ vị trí tiếp giáp đáy và tường |
| Nhà máy xử lý nước thải | PVC Waterstop kháng hóa chất hoặc loại chuyên dụng | V250, V300, O250, O300 | Cần kiểm tra khả năng kháng nước thải, hóa chất |
| Đường hầm, cống hộp | Chữ V, chữ O hoặc cao su theo thiết kế | V250, O250, O320 | Cần tính đến áp lực nước và chuyển vị kết cấu |
| Đập, hồ chứa, công trình thủy lợi | Băng cản nước kích thước lớn | V300, V320, O300, O320 | Nên chọn theo bản vẽ kỹ thuật và tư vấn thiết kế |
Nguyên tắc nhanh: mạch ngừng bê tông thường dùng băng chữ V; khe co giãn hoặc vị trí có chuyển vị nên dùng băng chữ O. Với công trình có áp lực nước lớn, không nên tự chọn theo giá rẻ mà cần đối chiếu bản vẽ, tiêu chuẩn vật liệu và yêu cầu nghiệm thu.
Thông số kỹ thuật cần quan tâm khi mua băng cản nước
Khi chọn mua băng cản nước PVC, không nên chỉ nhìn vào chiều rộng hoặc giá bán. Cần kiểm tra đầy đủ các chỉ tiêu kỹ thuật để tránh mua phải sản phẩm kém chất lượng, giòn, dễ rách hoặc khó hàn nối tại công trường.
| Thông số | Ý nghĩa | Vì sao quan trọng? |
|---|---|---|
| Vật liệu | PVC, cao su hoặc bentonite | Quyết định độ bền, khả năng đàn hồi và phạm vi sử dụng |
| Chiều rộng | 150 mm, 200 mm, 250 mm, 300 mm, 320 mm | Ảnh hưởng đến khả năng cản nước và phù hợp với chiều dày bê tông |
| Độ cứng Shore A | Mức độ cứng hoặc mềm của vật liệu | Vật liệu quá cứng dễ khó thi công, quá mềm dễ biến dạng |
| Cường độ chịu kéo | Khả năng chịu lực kéo trước khi đứt | Quan trọng khi bê tông co ngót hoặc kết cấu chuyển vị |
| Độ giãn dài khi đứt | Khả năng kéo giãn của vật liệu | Giúp băng thích ứng với chuyển vị nhỏ của kết cấu |
| Khả năng hàn nhiệt | Khả năng nối hai đầu băng bằng dao hàn | Mối hàn quyết định trực tiếp hiệu quả chống thấm |
| CO-CQ | Chứng nhận xuất xứ và chất lượng | Cần thiết cho công trình yêu cầu nghiệm thu vật liệu |
Với băng cản nước PVC dùng trong công trình yêu cầu nghiệm thu nghiêm ngặt, nên ưu tiên sản phẩm có hồ sơ kỹ thuật, CO-CQ và thông số phù hợp với tiêu chuẩn vật liệu chống thấm hiện hành.
Các sản phẩm băng cản nước phổ biến hiện nay
1. Băng cản nước PVC Waterstop V200
PVC Waterstop V200 là loại băng cản nước chữ V có chiều rộng khoảng 200 mm, dùng phổ biến cho mạch ngừng thi công trong kết cấu bê tông. Sản phẩm phù hợp với nhiều hạng mục như tầng hầm, bể nước, hồ bơi, tường chắn, bể xử lý nước thải và đường hầm.
Ưu điểm của PVC Waterstop V200
- Thi công đơn giản, dễ cố định vào cốt thép hoặc ván khuôn.
- Bề mặt có gân giúp tăng khả năng neo bám vào bê tông.
- Có thể hàn nối bằng dao hàn nhiệt ngay tại công trường.
- Phù hợp với nhiều mạch ngừng bê tông thông dụng.
- Chi phí hợp lý so với nhiều giải pháp chống thấm kết cấu khác.
Ứng dụng của PVC Waterstop V200
- Mạch ngừng giữa sàn và tường tầng hầm.
- Mạch ngừng bể nước, hồ bơi, bể PCCC.
- Tường chắn, hố thang máy, hầm kỹ thuật.
- Nhà máy xử lý nước thải, bể chứa nước ngầm.
2. Băng cản nước PVC V300
Băng cản nước PVC V300 có chiều rộng lớn hơn V200, thường dùng cho công trình có yêu cầu chống thấm cao hơn, kết cấu bê tông dày hơn hoặc khu vực chịu áp lực nước lớn hơn.
Ưu điểm của PVC V300
- Chiều rộng lớn, tăng khả năng cản đường thấm.
- Phù hợp với tầng hầm, bể lớn, công trình ngầm và hạng mục chứa nước.
- Gân neo hai bên giúp liên kết tốt hơn với bê tông.
- Có thể hàn nối tại công trường khi cần xử lý mối nối dài.
Ứng dụng của PVC V300
- Bể nước dung tích lớn.
- Bể xử lý nước thải.
- Cống hộp, hầm kỹ thuật, đường hầm.
- Công trình tầng hầm có áp lực nước cao.

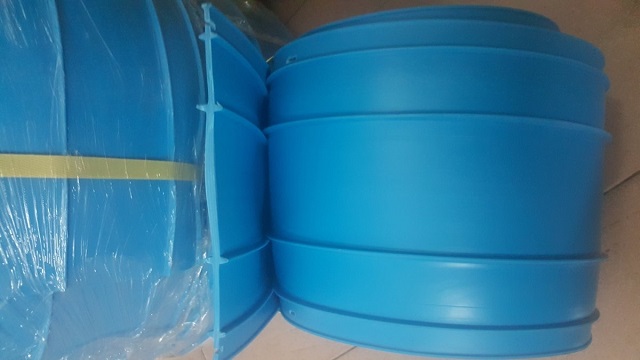

3. Băng cản nước Vinstop
Băng cản nước Vinstop là dòng sản phẩm có thành phần chính từ nhựa PVC, có độ đàn hồi tốt, bề mặt có gân neo để bám chắc vào bê tông. Sản phẩm được dùng để ngăn nước thấm qua mạch ngừng thi công và khe co giãn trong kết cấu bê tông.
Ứng dụng của Vinstop
- Bể chứa nước sạch, bể nước thải.
- Đập, hồ chứa, hồ bơi.
- Tường tầng hầm, sàn tầng hầm.
- Cống, hầm, công trình ngầm.
Hướng dẫn thi công băng cản nước PVC đúng kỹ thuật
Thi công đúng kỹ thuật quyết định trực tiếp hiệu quả chống thấm. Dù chọn sản phẩm tốt, nếu đặt lệch vị trí, hàn nối hở hoặc đầm bê tông không kỹ thì công trình vẫn có thể bị thấm tại mạch ngừng.
Bước 1: Kiểm tra bản vẽ và xác định vị trí lắp đặt
Trước khi lắp băng cản nước, cần kiểm tra bản vẽ kết cấu và bản vẽ chống thấm để xác định chính xác vị trí mạch ngừng, khe co giãn, chiều rộng băng và loại băng sử dụng. Không tự ý thay đổi từ loại chữ O sang chữ V hoặc ngược lại nếu chưa được kỹ thuật phụ trách chấp thuận.
Bước 2: Định vị băng cản nước vào ván khuôn hoặc cốt thép
Đặt băng cản nước đúng tim mạch ngừng hoặc tim khe co giãn. Dùng dây thép, kẹp hoặc chi tiết cố định để giữ băng không bị xê dịch trong quá trình đổ bê tông. Với băng chữ V dùng cho mạch ngừng, một nửa băng thường được chôn trong lớp bê tông đổ trước, nửa còn lại nằm trong lớp bê tông đổ sau.
Bước 3: Đổ bê tông giai đoạn đầu
Khi đổ bê tông lớp đầu tiên, cần kiểm soát áp lực bê tông hai bên băng cản nước để tránh làm băng bị gập, xoắn hoặc lệch tim. Bê tông cần được đầm kỹ quanh băng để không tạo lỗ rỗng, hốc khí hoặc khe hở.
Bước 4: Vệ sinh và kiểm tra trước khi đổ bê tông giai đoạn hai
Sau khi tháo ván khuôn, cần kiểm tra phần băng cản nước lộ ra ngoài. Nếu có bê tông bám, bụi bẩn, dầu mỡ hoặc vật liệu thừa, phải vệ sinh sạch trước khi đổ bê tông giai đoạn hai. Trường hợp băng bị gập, thủng, rách hoặc mối nối hở cần xử lý ngay trước khi tiếp tục thi công.
Bước 5: Hàn nối băng cản nước PVC
Khi cần nối hai đầu băng cản nước, sử dụng dao hàn nhiệt chuyên dụng. Làm nóng đều hai đầu PVC cho đến khi bề mặt chảy mềm, sau đó ép chặt hai đầu lại với nhau và giữ cố định cho đến khi mối nối nguội, rắn chắc. Sau khi hàn, kiểm tra bằng mắt thường và thử kéo nhẹ để phát hiện mối nối hở hoặc không đều.
Bước 6: Nghiệm thu trước khi đổ bê tông
Trước khi đổ bê tông, cần nghiệm thu vị trí, độ thẳng, độ chắc chắn, mối hàn, tình trạng băng và biên bản vật liệu. Đây là bước bắt buộc để tránh phải sửa chữa chống thấm sau khi bê tông đã hoàn thiện.
Lỗi thi công băng cản nước thường gặp và cách xử lý
| Lỗi thường gặp | Hậu quả | Cách xử lý |
|---|---|---|
| Đặt băng lệch tim mạch ngừng | Giảm hiệu quả cản nước, dễ thấm tại mép bê tông | Căn chỉnh lại trước khi đổ bê tông, cố định chắc vào thép |
| Băng bị gập khi đổ bê tông | Nước có thể đi qua vị trí bị gập hoặc rỗng | Đổ bê tông đều hai bên, kiểm soát áp lực bê tông tươi |
| Hàn nối không kín | Mối nối trở thành điểm thấm yếu nhất | Cắt bỏ đoạn lỗi và hàn lại bằng dao hàn nhiệt |
| Đầm bê tông không kỹ quanh băng | Tạo hốc rỗng, nước dễ thấm theo khe hở | Đầm kỹ nhưng không để đầu đầm làm rách hoặc lệch băng |
| Dùng sai loại V/O | Không đáp ứng đúng chuyển vị hoặc mạch ngừng | Đối chiếu bản vẽ, dùng chữ V cho mạch ngừng, chữ O cho khe co giãn |
| Băng bị thủng, rách trong quá trình lắp đặt | Mất khả năng chống thấm cục bộ | Thay đoạn hỏng hoặc hàn vá theo hướng dẫn kỹ thuật |
Checklist nghiệm thu băng cản nước trước khi đổ bê tông
Trước khi cho phép đổ bê tông, đội thi công và giám sát nên kiểm tra các điểm sau:
- Băng cản nước đúng chủng loại, đúng mã, đúng chiều rộng theo bản vẽ.
- Sản phẩm có CO-CQ, tài liệu kỹ thuật hoặc phiếu giao hàng nếu công trình yêu cầu.
- Băng được đặt đúng tim mạch ngừng hoặc tim khe co giãn.
- Băng được cố định chắc, không bị võng, xoắn, gập hoặc lệch.
- Mối hàn kín, đều, không bị cháy giòn, không có khe hở.
- Bề mặt băng sạch, không dính dầu mỡ, đất cát hoặc bê tông cũ.
- Khu vực quanh băng đủ không gian để bê tông bao phủ và được đầm chặt.
- Không có vật sắc nhọn có thể làm thủng hoặc rách băng trong quá trình đổ bê tông.
- Đã có hình ảnh nghiệm thu hiện trường trước khi che khuất bằng bê tông.
Báo giá băng cản nước tham khảo
Giá băng cản nước phụ thuộc vào chủng loại, chiều rộng, độ dày, thương hiệu, số lượng đặt hàng, yêu cầu CO-CQ và vị trí giao hàng. Dưới đây là mức giá tham khảo trên thị trường để bạn dễ ước tính chi phí vật tư trước khi thi công.
| Sản phẩm | Quy cách phổ biến | Đơn vị tính | Giá tham khảo |
|---|---|---|---|
| Băng cản nước PVC V150 | Rộng 150 mm | mét | 50.000 – 62.000 VNĐ/m |
| Băng cản nước PVC O150 | Rộng 150 mm, có khoang giữa | mét | 50.000 – 60.000 VNĐ/m |
| Băng cản nước PVC V200 | Rộng 200 mm | mét | 69.000 – 80.000 VNĐ/m |
| Băng cản nước PVC O200 | Rộng 200 mm, có khoang giữa | mét | 69.500 – 90.000 VNĐ/m |
| Băng cản nước PVC V250 | Rộng 250 mm | mét | 88.000 – 106.000 VNĐ/m |
| Băng cản nước PVC O250 | Rộng 250 mm, có khoang giữa | mét | 89.000 – 110.000 VNĐ/m |
| Băng cản nước PVC V300 | Rộng 300 mm | mét | 120.000 – 150.000 VNĐ/m |
| Băng cản nước PVC V320 | Rộng 320 mm | mét | 154.000 VNĐ/m |
| Băng cản nước PVC O320 | Rộng 320 mm, có khoang giữa | mét | 156.000 – 165.000 VNĐ/m |
Lưu ý: Bảng giá trên chỉ dùng để tham khảo khi dự toán vật tư. Giá thực tế có thể thay đổi theo thương hiệu, độ dày, tiêu chuẩn kỹ thuật, khối lượng đặt hàng, VAT, CO-CQ và địa điểm giao hàng.
Khi nào nên dùng băng cản nước, khi nào nên dùng thanh trương nở?
Băng cản nước PVC phù hợp với mạch ngừng, khe co giãn và các vị trí kết cấu lớn cần chống thấm chủ động ngay trong bê tông. Đây là lựa chọn phổ biến cho tầng hầm, bể nước, hồ bơi, cống hộp và công trình ngầm.
Thanh trương nở phù hợp với các vị trí chi tiết, khe nhỏ, cổ ống, điểm tiếp giáp khó lắp băng PVC hoặc nơi cần vật liệu có khả năng trương nở khi gặp nước. Tuy nhiên, không nên dùng thanh trương nở thay thế hoàn toàn băng cản nước trong mọi hạng mục, đặc biệt là khe co giãn hoặc công trình có áp lực nước lớn nếu thiết kế yêu cầu Waterstop.
Trong nhiều công trình, hai giải pháp này có thể được sử dụng bổ trợ cho nhau để tăng hiệu quả chống thấm.
Câu hỏi thường gặp về băng cản nước
Băng cản nước dùng để làm gì?
Băng cản nước dùng để ngăn nước thấm qua mạch ngừng, khe co giãn hoặc khe nối trong kết cấu bê tông. Sản phẩm thường được lắp trong quá trình đổ bê tông.
Băng cản nước chữ V và chữ O khác nhau thế nào?
Băng chữ V thường dùng cho mạch ngừng bê tông. Băng chữ O có khoang rỗng ở giữa, phù hợp hơn với khe co giãn hoặc vị trí có chuyển vị kết cấu.
Băng cản nước V200 dùng cho công trình nào?
V200 thường dùng cho mạch ngừng tầng hầm, bể nước, hồ bơi, tường chắn, hố thang máy, hầm kỹ thuật và các kết cấu bê tông chống thấm thông dụng.
Có thể hàn nối băng cản nước PVC tại công trường không?
Có. Băng cản nước PVC có thể hàn nối bằng dao hàn nhiệt. Mối hàn phải kín, đều, không cháy giòn và không có khe hở.
Tại sao đã lắp băng cản nước mà công trình vẫn bị thấm?
Nguyên nhân thường gặp gồm đặt lệch tim, băng bị gập khi đổ bê tông, mối hàn hở, bê tông bị rỗ quanh băng, dùng sai loại băng hoặc không nghiệm thu kỹ trước khi đổ bê tông.
Giá băng cản nước tính theo mét hay theo cuộn?
Tùy nhà cung cấp, giá có thể tính theo mét hoặc theo cuộn. Khi báo giá cần kiểm tra rõ chiều dài cuộn, chiều rộng, độ dày, thương hiệu, CO-CQ và chi phí vận chuyển.
Băng cản nước có cần CO-CQ không?
Với công trình dân dụng nhỏ, CO-CQ có thể không bắt buộc. Tuy nhiên, với dự án, công trình tầng hầm, nhà máy, bể nước hoặc hạng mục nghiệm thu nghiêm ngặt, nên dùng sản phẩm có CO-CQ và tài liệu kỹ thuật đầy đủ.
Tóm lại
Băng cản nước là vật tư quan trọng trong hệ thống chống thấm kết cấu bê tông. Để đạt hiệu quả lâu dài, cần chọn đúng loại băng theo vị trí sử dụng, lắp đặt đúng tim mạch ngừng hoặc khe co giãn, hàn nối kín và nghiệm thu kỹ trước khi đổ bê tông.
